Болт шляхової м24х150
Болт путевой м24х150 ГОСТ 11530-93
Болт для рельсовых стыков железнодорожного пути м24х150.
Болт путевой м24 применяется для соединения рельс типа Р-50 между собой, в связи с чем его также называют «болт стыковой». Стыковой болт м24 имеет круглую головку и овальный подголовник, это защищает его при креплении рельс от прокручивания при завинчивании и откручивании путевой гайки м24.
Ж/Д болт для рельсовых стыков поставляется в комплекте со стыковыми накладками р-50 по предварительной договоренности. На один рельсовый стык для соединения рельс р50 поставляется две жд накладки и шесть стыковых болтов р-50.

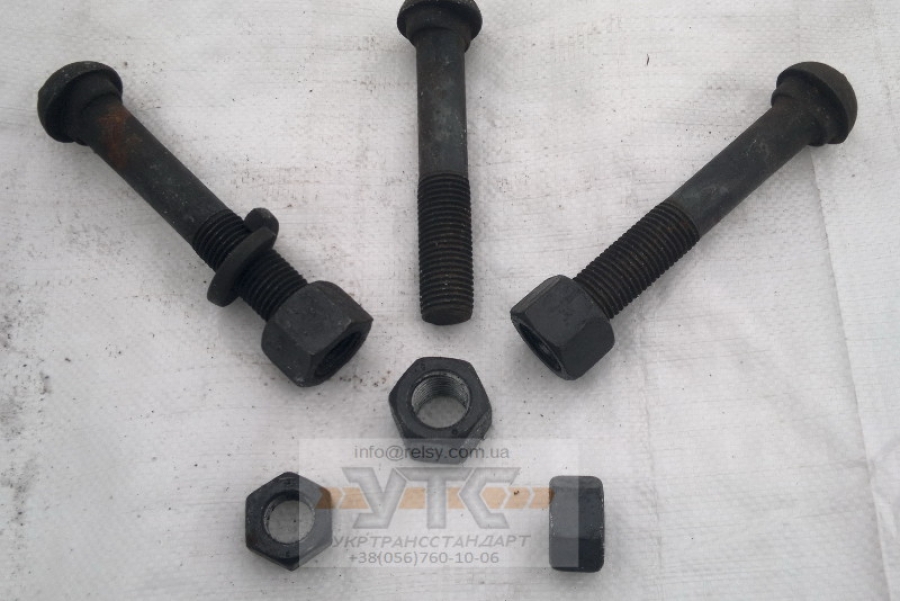

Стыковой болт в сборе состоит:
болт путевой м24х150
гайка путевая м24
шайба одновитковая м24
Изготавливаются болты для рельс следующих размеров:
болт путевой м24х150
болт путевой м24х160
Накладки стыковые изолирующие Р50 без боковой прорези для стопорных планок соединяются путевым болтом м24х160.
На 1км. железнодорожного пути (80 стыков), длиной ж/д рельс 12,5 метров необходимо:
При соединении двухголовыми накладками р-50 960 штук путевых болтов м24 в сборе.
Рельсовый болт м24х150 имеет вес 560 гр.
Стыковой болт м24х150 с гайкой имеет вес 0,700 кг. и кл. пр. 8.8
