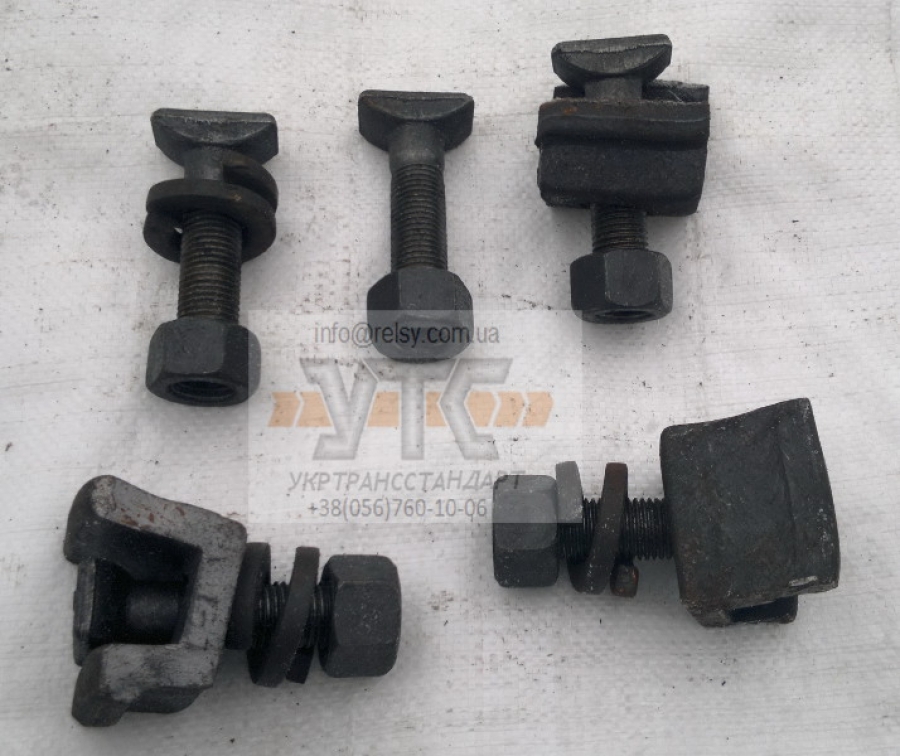

Болти клемні М22х75 ГОСТ 16016-79 Болти клемні для рейкових скріплень залізничної шляху Кріпильний вузол матеріалів верхньої будови залізничної шляху. Клемний болт використовується для скріплення КБ (підкладка кб) і скріплення КД (підкладка кд), тобто виконує функцію кріплення рейки до залізничної підкладці за допомогою залізничних клем ПК. Застосовується даний болт при рейковому скріпленні КБ, скріпленні КД. Рейковий скріплення КБ складається: шпала залізобетонна Підкладка КБ-65 або підкладка КБ-50 Болт заставної М 22х175 в зборі Болт клемний М 22х75 в зборі прокладка нашпальні прокладка підрейкова Рейковий скріплення КД: шпала дерев'яна Підкладка КД-65 або підкладка КД-50 прокладка нашпальні шуруп шляховий Болт клемний М 22х75 в зборі Конструкція і розміри клемного болта: Конструкція болтів клемних повинні відповідати зазначеним на кресленні. Клемний болт може виготовлятися довжиною від 65 до 105 мм і довжиною різьблення від 40 до 72 мм за погодженням з виробником, при цьому довжина клемного болта повинна призначатися кратної 10мм. Дані болти виготовляються без покриття, але при узгодженні з замовником можуть мати цинкове з хроматирование покриття товщиною 9-15 мкм. Також болт має маркування заводу виробника із зазначенням року виробництва, дві останні цифри. При попередній домовленості даний вид залізниці болта може поставлятися в наступній комплектації. болт клемний М22х75 в зборі: болт клемний в зборі складається з: болт клемний гайка колійна М22 шайба двохвитковий клема ПК. Клемний в зборі має вагу 1,23 кг. Болт клемний з гайкою, болт клемний з гайкою і шайбою.
